JL-LGB系列渦流流量計是根據卡門渦街理論，利用流體自然振動原理，以壓電晶體或差動電容作為檢測部件而研制的新型智能流量儀表。


渦流流量計產品特點

• 安裝簡便，維護十分方便
• 結構簡單牢固，無可動部件，長期運行十分可靠
• 量程范圍寬，量程比可達1：15
• 壓力損欠小，運行費用低，更具節能意義
• 應用范圍廣，液體、氣體、蒸汽均可測量
• 檢定周期長，一般為兩年
• 在一定雷諾數范圍內，輸出信號不受被測介質的物理性質和組分變化的影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，調換配件后一般無需重新標定儀表系數
• 可現場顯示也可遠距離傳輸，還可與計算機控制系統聯網
• 檢測探頭不直接接觸被測介質，性能更穩定

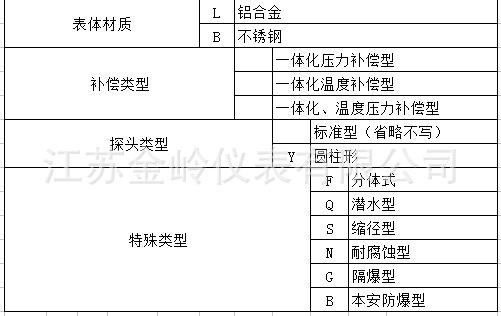

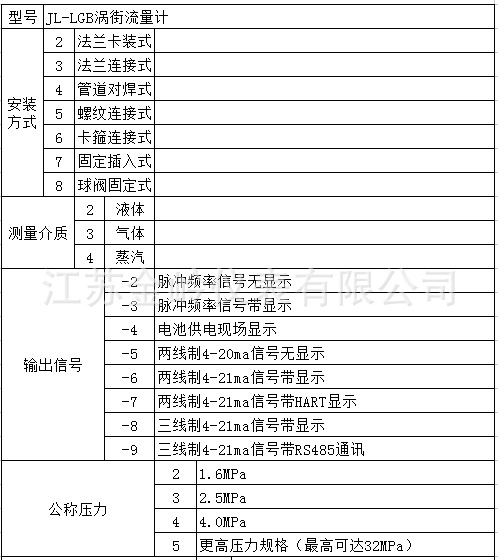

JL-LGB渦街流量計選型編碼說明

安裝要求

1、合理選擇安裝場所和環境。

避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊?，避開強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。

2、上下游必須有足夠的直管段。

若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。

若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。

調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。

4、管道采取減振動措施。

傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

5、在水平管道上安裝是流量傳感器zui常用的安裝方式。

測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。

測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

6、傳感器在垂直管道的安裝。

測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。

7、傳感器在水平管道的側裝。

無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。

8、傳感器在水平管道的倒裝。

一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

9、傳感器在有保溫層管道上的安裝。

測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。

10、測壓點和測溫點的選擇。

根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
